研究開発された技術紹介

世界的な地球環境改善(CO2削減)から自動車・航空機・建材・筐体などの軽量化の要望から、鋼板材料も超薄板と共に難接合材(超高張力材、高耐腐食材など)が増大してきた。省エネ・クリーン溶接から見直されてきたスポット溶接の難接合材の溶接品質向上と生産性向上を可能とする溶接制御技術を高度化し、高速溶接制御技術を確立する

難接合材の溶接品質と生産性を飛躍的に向上できる高速溶接技術を開発する
(新技術)
スポット溶接における高速溶接制御技術を開発する
(新技術の特徴)
難接合材の溶接品質と生産性の向上が可能になる

・高精度制御電源の開発
‐高精度制御電源として、従来制御対比10倍以上の性能を実現した
・高精度制御溶接トランスの開発
‐高精度制御溶接トランスの開発として従来対比1/2以下の形状と10倍の性能を実現した
・高速溶接技術の開発
‐高速溶接技術を用いたサンプルにおいて、従来と比較して溶接品質が向上した
・高速溶接条件データベースの開発と応用溶接機の開発
‐テーブル式溶接機の2機種と、定置式溶接機の1機種を製品化した

第5491560号（抵抗溶接方法と溶接装置）
第5220931号（溶接トランスと溶接トランス組体と溶接装置）
第5199493号（溶接トランスと溶接装置）

・テーブル式/定置式などの各種高速溶接機の製造・販売・メンテナンス
・高速溶接技術を容易にする溶接条件データベース

・研究開発の達成状況は、“最適な電極形状及び材質の開発”以外は目標を達成した
・テーブル式溶接機と、定置式溶接機を製品化し、2018年12月までに231台の販売した。

・スポット溶接自体の効率が上がり、省エネやコストの削減
‐従来の溶接では、難接合材の溶接品質を保つためには、溶接時間を長くする傾向にあった
‐高速溶接技術の確立によって、従来比1/10の短時間でスポット溶接ができるようになり、溶接の効率を向上させることに繋がった
・スポット溶接において短時間かつ高品質を同時実現
‐溶接時間が単に短いだけでは、溶接品質が向上しなかった
‐高速溶接技術の実現によって、短時間でスポット溶接が可能でありかつ表面の凸が10～15μmにとどまり、高い品質での溶接が可能になった‐スポット溶接歪(シートセパレーション現象)のないパネル仕上が可能になった

・研究開発の面では、多くの難接合材に最適な高速溶接データベースを構築し、高速溶接が容易に活用出来るようにすることと、従来のスタッド溶接方式で行われるビス溶接を、本開発の高速溶接技術を活用し「表面痕のないビス溶接方法」を開発する予定である

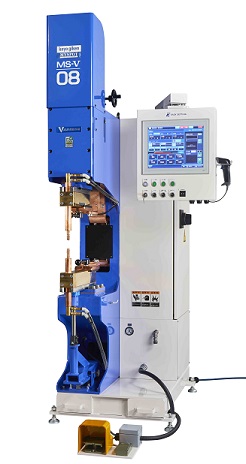

・事業化としては、既に「定置式高速スポット溶接機」、「テーブル式高速スポット溶接機」を実用化し、販売を進め好評を得ているが、継続してより多くのサンプル評価をしながら高速溶接の効果を徐々に進める予定である
