研究開発された技術紹介

切削加工ではタッチスイッチを用いて、刃物工具長を自動的に補正して効率の良い加工が行われている。近年のミクロンレベルの精度要求に応えるべく、このタッチスイッチに変位センサーを組込み、刃先を測長するとともに0.1μM分解能の接点信号を出力することで高精度加工に対応できる位置決めセンサーを開発する。この高分解能を実現するのが静電容量式変位センサーで、この応用をきっかけに新技術の展開を図っていく

タッチスイッチに変位センサを組込み、刃先の測長位置を出力することで高精度加工に対応できる測長タッチセンサ(位置決めセンサ)を開発する
(新技術)
静電容量式変位センサからの位置情報を表示装置で確認する
(新技術の特徴)
ミクロン単位の高精度加工を行う

・小型静電容量式変位センサの開発
-分解能、応答速度が仕様に合わず、研究開発は中断
-アブソリュートで位置検出可能であり、新技術との組合せにより改善が見込める
・ツール測長タッチセンサの開発
‐小型光学スケールを既存の工具長セッタに取り込み、表示装置と組合せることで数値表示可能
・タッチセンサ用表示装置の開発
‐デジタル数値表示、リセット、プリセット入力、-NG/OK/+NG等の判定出力機能を付加
・ゲージの開発
‐指示精度、繰返精度、ヒステリシスなど全ての仕様を達成し量産試作まで完了
・静電容量式変位センサ理論の検証
‐差動容量トランス方式を用い、原理試作を終了

・静電容量式変位センサ
・測長タッチセンサ

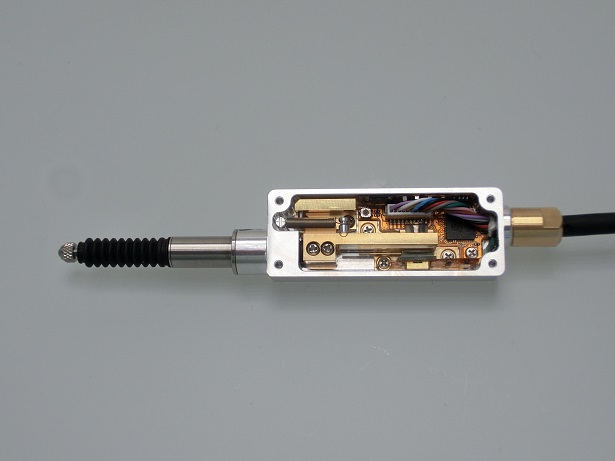

・デジタルゲージと表示装置

・測長タッチセンサーの事業化は市場要求を満たしていない点もあり、凍結状態にある
・光学式センサー技術を確立したため、デジタルゲージの商品化ができ、表示装置の開発を行ったため、ゲージシステムの商品化が可能となった

・実用化に成功したが事業化へは停滞中

・静電容量式変位センサと測長タッチセンサの開発は凍結とした。
・小型光学スケール内蔵の工具長セッタは市場ニーズに合致していない事が判明し販売に至らなかった。
・光学式変位センサは事業化に向け量産試作完了まで達したが、同コンセプト低価格の製品が他社より販売された為、商品化は凍結とした。
