研究開発された技術紹介

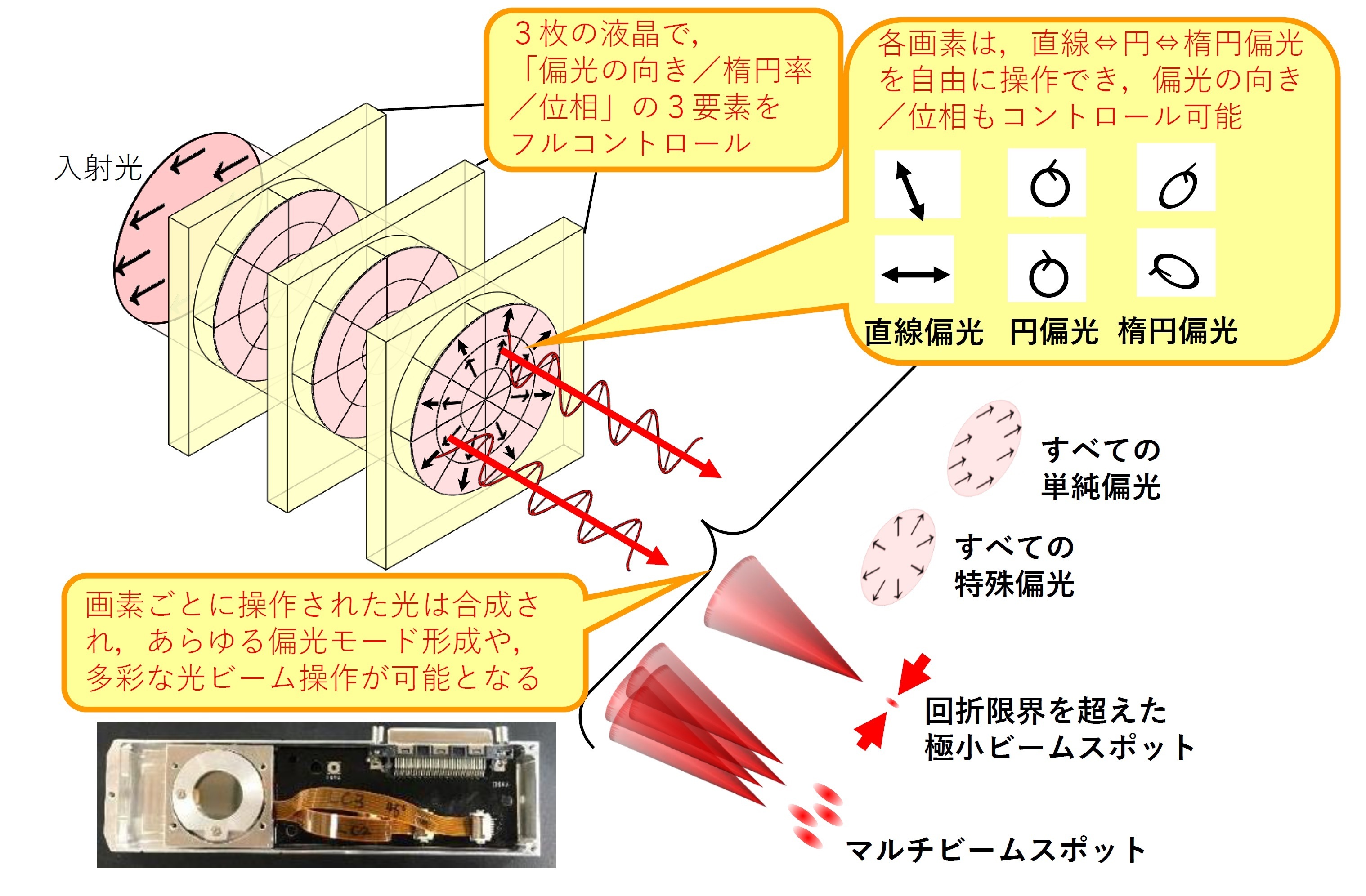

本研究開発では、PMCの量産化を目指し、オフィスフロア程度のスペースで液晶素子を製作できる「ミニマルファブ」の開発を行う。「ミニマルファブ」開発においては、PMC特有のプロセスとなる装置を新規開発し、また既存の液晶製造用装置も使用して、PMCを１個から製造することにできる一連の装置群を構築する。
さらに、PMCを有望な分野のユーザーに対して、PMC のカスタマイズ 試作と各分野での 適用性検証を行う。

ミニマルファブの装置は一部組み立て中のものもあるが、装置は概ね稼働して、PMCに用いる液晶素子の一連の試作を行うことができた。
また素子試作を通じて、kW級レーザーに耐える液晶素子を開発している。
さらに、PMCを有望な分野のユーザーに提供して、PMCの適用性検証を行うことができた。

・自動運転用センサー: 夜間や悪天候時においても高精度な検出能力を維持できるセンサー技術。
・レーザー加工機: 高出力レーザーを用いた金属加工において、偏光を利用して加工効率を向上させる。
・工業用画像検査装置: 従来の技術では検出が困難であった物質や微細な表面傷を検出できる性能を持つ検査装置に応用可能

PMCの事業化に向けて、開発したミニマルファブを用いて液晶素子の試作を行った。　また現在、光計測分野等の低出力光用に、多くのユーザーに提供可能なPMCのサンプル開発を進めている。

今後、ユーザーへのPMC提供をさらに推し進め、事業化を目指す。

多くのユーザーに試作サンプルを提供してPMCを製品版へとアップデートさせ、さらにはミニマルファブによるPMCの製造技術も確立していくことが課題である。
