研究開発された技術紹介

本研究では、川下企業がスピントロニクス／CMOS Hybrid LSI技術を用いたアプリケーションプロセッサを開発するにあたり、特に開発期間の大幅短縮に寄与するために、設計効率10倍、システム設計/実装効率10倍となるようなスピントロニクス／CMOS Hybrid　LSI技術を用いたアプリケーションプロセッサの開発基盤を構築する。

・低消費電力のスピントロニクス/CMOS Hybrid LSI設計I技術の開発
-MRAMマクロ設計環境と設計フローを整備し、16Mbit MRAMマクロの最適化設計を実施した。
-周辺回路のMRAMマクロの構成の共通化を行い、システム実装効率の向上と設計効率の向上を実現した。
-マイコン混載、画像認識向け及びIoT向けAIアプリケーションプロセッサの設計：それぞれ設計仕様検討より課題抽出した。
・試作・評価
-テスト回路試作・評価によるデバイスパラメータ抽出を実施し、評価・解析結果をデバイスパラメータ抽出用各テスト回路の試作条件に反映させた。
-スピントロニクス/CMOS Hybrid LSI設計・試作・評価I技術およびデバイスパラメータ抽出技術の高度化を行い事業推進に反映させた。
・ソフトウェア開発
-混載メモリ実装に向けてエラー訂正コードのアルゴリズムを選定し評価した。また川下ユーザーのニーズに適した画像認識機械学習アルゴリズムを調査・選定基準を作成した。

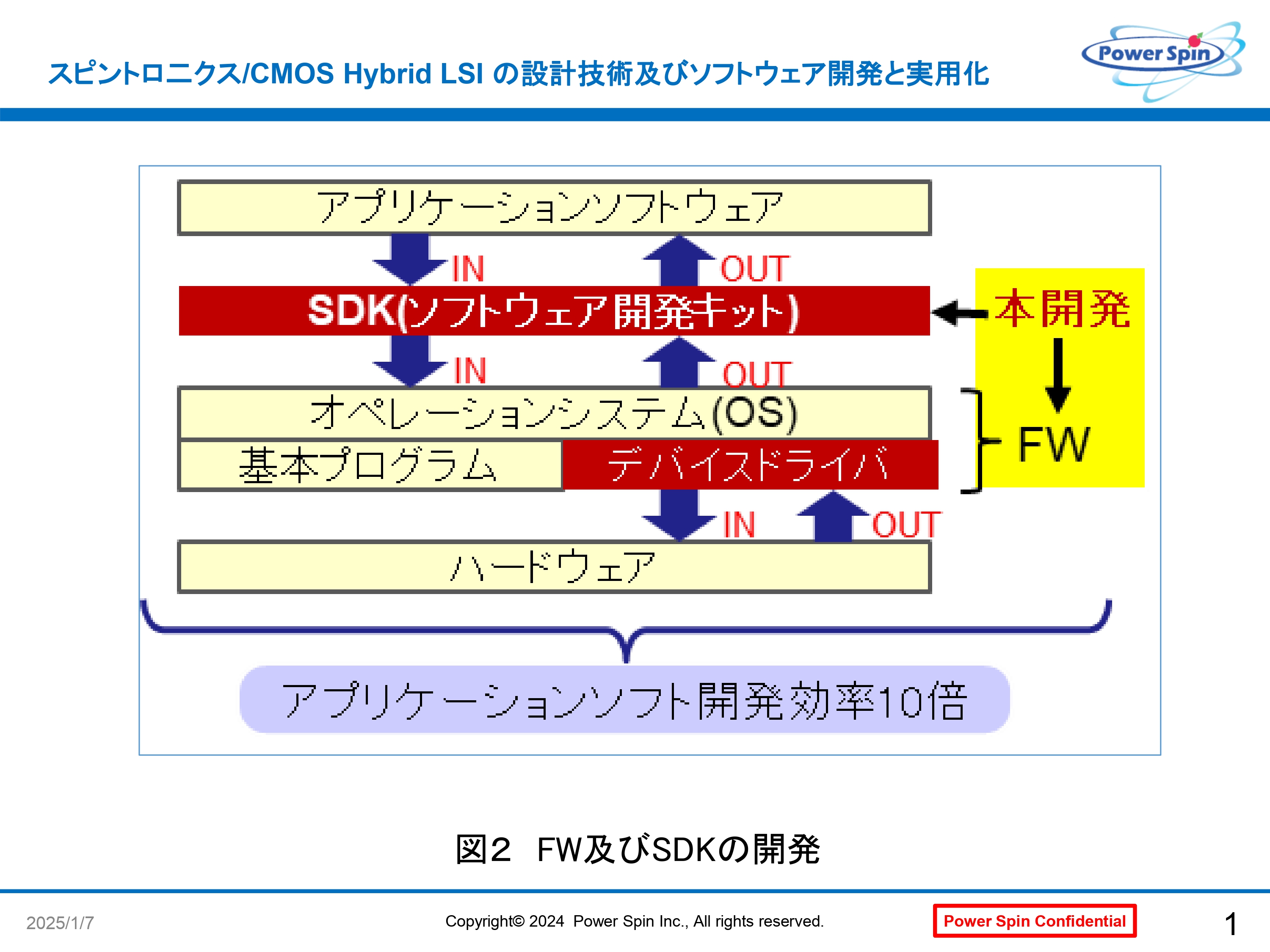

-AIアプリケーションプロセッサ用ファームウェアの設計・開発を完了した。また、画像認識向け及びIoT向けAIアプリケーションプロセッサ用ソフトウェア開発キットの設計・開発を完了した。

本プロジェクトでは、スピントロニクス/CMOSハイブリッドLSI技術を用いたテスト回路の試作および評価を実施し、その結果、設計効率を大幅に向上させることができた。具体的には、新規設計の場合、従来比で数十倍、改良設計の場合は十数倍の効率化が実現した。また、AIアプリケーションプロセッサ向けのファームウェアやソフトウェア開発キットの開発も完了し、川下ユーザーに提供する準備が整っている。さらに、特許出願も行い、技術の保護を図った。

・特許出願状況
発明の名称: 半導体記憶装置、及び、半導体記憶装置の制御装置
日本出願番号: 特願2021-188194
米国出願番号: 18/056,341

本研究の成果は、特に低消費電力が求められるIoTやAI向けのエッジシステムにおいて大いに活用される見込みである。例えば、スマートフォンやIoTデバイスのプロセッサ、さらには自動車関連のシステムにおいても、電力削減や高速化に貢献する技術として利用される。

事業化は、現在進行中であり、スピントロニクス技術を基盤とするLSI製品の量産体制の構築に向けた準備が進められている。既に300mmウェハを用いたプロセスラインが整備されており、今後は、川下企業との連携を通じて事業化が進展する見込みである。令和6年度以降、売上が予測されている。

本プロジェクトで開発されたスピントロニクス/CMOSハイブリッドLSI技術は、低消費電力でありながら高性能を実現する点が大きな特徴である。この技術は、特にAIやIoT向けのアプリケーションに最適であり、ユーザーが容易に利用できる設計環境とセットで提供される。これにより、開発期間を大幅に短縮できるとともに、製品の省エネルギー性能を向上させることが可能である。

今後は、CIESコンソーシアムにおける技術検証を通じて、さらに広範な分野での事業化が期待されている。半導体産業の動向を踏まえながら、エッジデバイスやAIシステム向けのLSI製品が市場に投入される予定である。また、コロナ禍の影響で一部のスケジュールが遅延しているが、令和6年度以降の事業化が計画されている。

・川下企業との連携を強化し、市場ニーズに対応する製品の開発を進める必要がある。
・コロナ禍の影響により、スケジュールに遅れが発生しており、今後の市場動向に柔軟に対応することが重要である。
