次世代デジタルカメラ用の小型・高解像度デジタルイメージセンサを実用化する為、ウエハレベルカメラ(WLC)レンズの高精度・高能率製造法の開発が世界中で期待されている。そこで、成形用マイクロレンズアレイ金型の多軸制御の超精密切削法/研削法、微細形状の非接触計測法・微細レンズのマイクロ転写技術の開発を行い、これらの技術を用いたレンズの試作評価を通じ、その製造技術の実証を行う
開発した技術のポイント
小型・高解像度デジタルイメージセンサ、レンズの高精度・高能率製造技術の開発
・マイクロレンズアレイ金型の研削(無電解Niめっき製、超硬製)
→形状精度:0.1μ/0.2μmP-V、表面粗さ:10/20nmRz(Niめっき/超硬)
・微細形状金型評価のための非接触ブルーレーザプローブの開発
→レーザスポット径:1μm以下、形状測定精度:50nmP-V
・WLC用マイクロレンズアレイの成形転写技術の開発
→形状測定精度:0.2μmP-V、表面粗さ:20nmRz
(新技術)
・マイクロアレイ金型の切削:同時4軸制御のマイクロアレイ切削
‐多数の一体レンズ金型の切削可能
‐単体の金型の組合せが不要
‐レンズピッチ誤差:0.1μm以下
・金型形状測定器:非接触の青色レーザープローブ方式
‐微細なパターンの測定が可能
‐アレイレンズのエッジの計測が可能
‐プローブとの接触により傷がつかない
具体的な成果

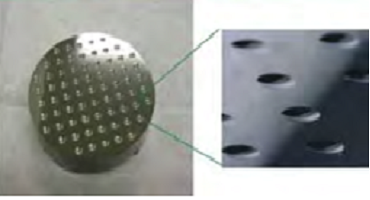

・マイクロレンズアレイ金型の研削技術を開発
‐無電解Niめっき製、および超硬製マイクロレンズアレイ金型の研削技術を開発
‐20nm精度のダイヤモンド研削加工を実現
‐形状精度:0.2μmP-V、表面粗さ:それぞれ10nmRz(無電解Niめっき製)、720nmRz(超硬製)を達成
・ブルーレーザプローブ走査の微細曲面形状の非接触測定システムを開発
‐微細形状を有する金型の形状を評価する非接触のブルーレーザプローブを開発
‐測定ヘッドを開発し、レーザスポット径:1μm以下、形状測定精度:50nmP-V、表面粗さ:10nmRzを達成
・WLC用マイクロレンズアレイを成形試作
‐プラスチック製マイクロレンズアレイの成形試作を実施。形状測定精度:1μmP-V、表面粗さ:20nmRz、レンズ間ピッチ精度:3μmを達成
‐ガラス製マイクロレンズアレイの成形試作を実施。形状測定精度:1μmP-V、表面粗さ:20nmRzを達成
‐試作したマイクロレンズアレイの寸法・形状・内部応力を評価。位相差:130nm以下を達成
知財出願や広報活動等の状況
・出展:第21回ファインテックジャパン(H23.4)、測定計測展(H23.10)
・雑誌:「ウエハレベルカメラ(WLC)向けレンズ計測について」(オプトロニクス4月号、H22.4)、「ナノインプリント装置向け非接触表面形状・光学特性評価装置の開発動向と適用事例」(月刊トライボロジー2月号、H23.2)
研究開発成果の利用シーン
次世代デジタルカメラ用レンズの高精度金型の作製、および微細形状金型評価のための高精度測定器
実用化・事業化の状況
事業化状況の詳細
・H22年度に事業化に成功(金型受託、測定器販売)
・三鷹光器製非接触三次元測定器NHシリーズにて、デモ評価が可能(無償)
提携可能な製品・サービス内容
加工・組立・処理
製品・サービスのPRポイント
・精度向上:XYステージ補正ソフトを開発、従来のステージ精度より1/3に向上
・複雑形状化:他社では対応が難しい、高精度もしくは複雑な形状に対応可能(金型受託事業)
今後の実用化・事業化の見通し
成果を活用し、金型受託事業、測定器販売事業を実施
・金型受託及び測定器販売について、本事業での結果をまとめて販売資料にし、積極的にビジネス活動を展開
・また、さらに新しい製品の企画・開発に注力
実用化・事業化にあたっての課題
より高精度な技術が求められるモノづくりにより、技術が年々変化し研究開発が生かされない
