研究開発された技術紹介

構造物の損傷や大事故を未然に防ぐため、「緩まないねじ」に対する川下企業のニーズは極めて高く、性能の高度化が求められている。本事業では、緩み止め性能の高い革新的なねじ形状を考案すると共に、従来技術では困難だった複雑なねじ形状の転造金型(ダイス)を開発し、高精度研削加工の導入により、金型の量産化と高精密化並びに高耐久性化を達成することで、世界初の量産普及型「緩まないねじ」生産用の転造金型を完成させることを目的とする。

本事業では、緩み止め性が優れて、ねじ締め作業性、低価格化、量産性の両立できる革新的緩まないねじ形状を考案すると共に、世界初の量産普及型「緩まないねじ」生産用の転造金型を開発した。

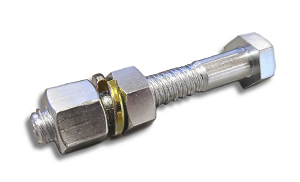

・新規形状「緩まないねじ”PLBv2”」の開発
-PLBv2は、ISO16130に準拠したユンカー式振動試験にて、競合製品と比較し、唯一最高位の緩み止め性能を実証した。
-引張強度および引張疲労強度共に、呼び径M12 材質 SCM435 10.9Tの標準ボルトと同等程度の強度を実証した。
・研削加工による高精度転造金型の開発
-研削加工による丸転造式金型、平転造式金型、プラネタリ転造式金型の開発に成功した。
-新規ねじ形状により転造性を改善し、金型寿命を大幅に向上した。

本事業で開発した新規形状「緩まないねじ”PLBv2”」を使用することで、近年多発している設備機器や構造物の損傷や事故を未然に防ぐことができると見込んでいる。

新規形状「緩まないねじ”PLBv2”」は、従来品の緩み止め性能を付与させたナット・ワッシャを装着したねじ締結体で成しえなかった高い緩み止め性能、良好な作業性能並びに低価格化を全て満たすことに成功した。そのため、製造者、ユーザ、そして我々開発者はWinWinWinの関係を享受でき、大きな利益性を孕んだ事業を推進できるため、早期に安全・安心の社会を具現できる。

・新規形状「緩まないねじ”PLBv2”」は、多条ねじ山の底上げ率を変化させることにより、高い緩み止め性能を有しながら、各種強度(引張・疲労)共に、呼び径M12 材質 SCM435 10.9Tの標準ボルトと同等程度の強度を実証した。
・研削加工によって実現した各種転造方式の金型の耐久性能は、第三世代PLBの転造本数と比較して、大幅に向上したことが分かった。
・当社にて販売価格見込みを試算した結果では、ねじ締結体の値段として、他社競合商品以下に抑えられる見込みがあることが判明している。

本事業を通じた販促内容は、新開発の高機能商品であるPLBに関わる知財を貸与し、必要な金型をレンタルする形式で技術使用権、商品製造・販売権を各国の企業に貸与するライセンス事業である。金型をレンタルするため、製造後使用不可になった金型は返却して頂き、当社にて金型高寿命化に関する研究開発を実施する。つまり、製造元が研究実施機関に該当するため、事業終了後の実施体制および事業化に関する資金計画に問題はないと考えられる。また自社で独占的に製造販売することはもちろんできるが、いち早く世界に安全・安心な技術を普及させたいという考えから、上記事業計画となっている。本事業で開発した新規技術は、ユーザのニーズを全て満たすため、全世界に普及する可能性が十分であり、ねじ業界にとって極めて有効であると自負している。

PLB v2のライセンスビジネスを実用化するため、PLB v2の最終使用先での実証試験実績が求められているため、国内を中心に実証試験および、実証試験先との交渉を行っている。

激しい振動を伴う、設備機器使用先および、製造元とPLB v2の実証試験を行う為の交渉を行っており、実際使用することでどこまで安全性が確保できるかの試験を行っており、その件数を増やすための取り組みを交渉している。PLB v2の工学的基礎データーは、そろっているが、応用データーの取得に向け、諏訪東京理科大学及び、東京都立産業技術高等専門学校と連携し、更なる技術データーの取得に向けた開発を進めている。
